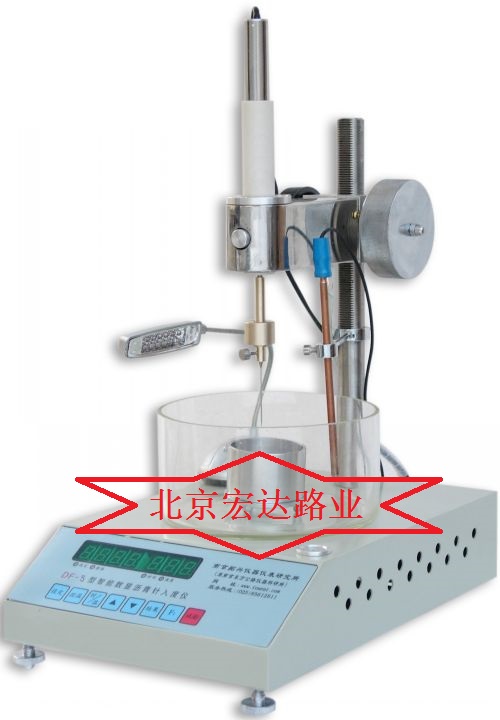

DF-5瀝青針入度測定儀是根據中華人民共和國行業標準JTG E20-2011《公路工程瀝青及瀝青混合料試驗規程》中的T0604-2011《瀝青針入度試驗》所規定的要求設計制造的，適用于測定道路石油瀝青、改性瀝青針入度以及液體石油瀝青或乳化瀝青蒸發后殘留物的針入度。使用簡單、方便、無需預熱，為我國公路、市政、建筑、石油等領域提供了一種高精度的先進儀器。

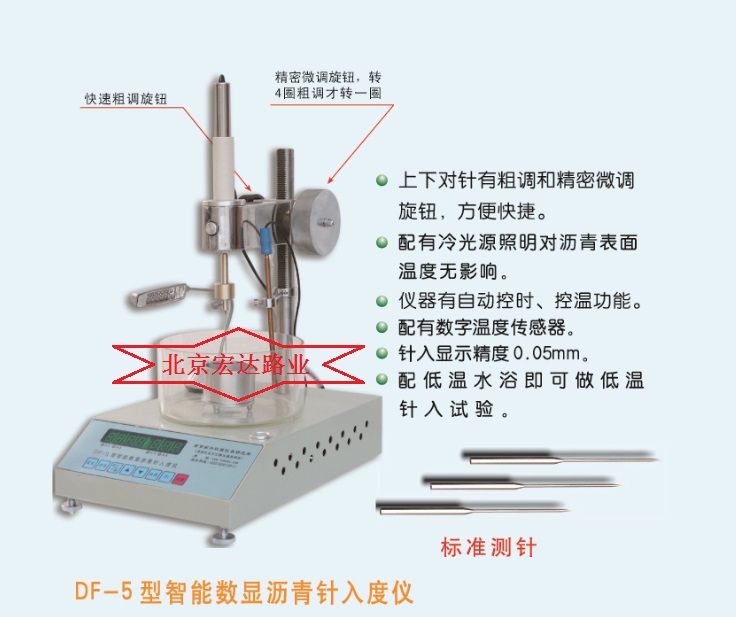

一、瀝青針入度測定儀主要技術特點

1夾頭螺母固定測針，確保針桿與測針在同一條中心線上。

2位移傳感器檢測，自動針入并顯示針入過程。

3有冷光照明裝置，對瀝青表面溫度無影響。

4采用顯微鏡上下微調技術，上下對針十分方便。

5帶有加溫裝置.

6配低溫水浴可做低溫針入度試驗

7先進的數字溫度傳感器測溫更準確。

8針與連桿易于拆裝，方便檢查質量

9配置打印機可直接輸出。

10針入顯示精度：0.01mm。

11液晶顯示更直觀。

?二、瀝青針入度測定儀主要技術指標：

1控溫范圍：室溫－90℃。

2針入時間，開機5S，可以自行設置。

3針入范圍：0－40mm。 精度 ±0.01 mm。

4時間范圍:0-60s。      精度±0.1s。

5測溫范圍：－50－125.0℃  精度±0.1℃

6環境溫度：5～40℃

7環境濕度：≦85﹪

8電源電壓：220V

9標準針：2.5±0.05g,

10外形尺寸：330x230x520mm

11功率：600w

12重量：7.2KG

三、瀝青針入度測定儀儀器的安裝：

新儀器開箱后，應按裝箱單檢查配件是否齊全，有無損壞。將針入度儀主機放在水平的平臺上，接通電源，按住<手動>鍵使電磁鐵吸合，將標準針的連桿插入傳感器的孔內，放開<手動>鍵。把標準針與連桿聯接即可。

四、瀝青針入度測定儀試驗方法

1、將預先脫水的試樣加熱溶化，加熱溫度不得高于試樣估計軟化點90℃，時間不得多于30min，充分攪拌，過篩后注入試樣皿內，其深度至少應超過預期針入度值約10mm，放置于15－30℃的室溫中冷卻1－1.5h（小試樣皿）或1.5－2h大試樣皿，冷卻時應注意不應有灰塵落入。
2、將試樣皿放入盛滿清水的水槽中，保溫1－1.5h（小試樣皿）或1.5－2h（大試樣皿),水溫保持25±0.5℃，水面應高于試樣表面25mm以上。
3、若儀器放置位置變動，則需按“8.5”的辦法調整水平。
4、根據試驗要求，裝上標準針及配重砝碼。非經注明，試驗溫度為25℃，時間為5S，標準針、針連桿及配重砝碼合重為100±0.05g；時間為15S，標準針、針連桿及配重砝碼合重為150±0.05g。
5、將平底保溫皿放置于儀器工作臺上，并將三角架放于平底的保溫皿內，應居中，另準備足夠的溫度高于25℃的清水，以備試驗時注入保溫皿內使用。
6、試樣皿保溫1－1.5h或1.5－2h后，取出并放入水溫嚴格控制為25℃的平底保溫皿中，試樣表面以上的水層高度不應少于10mm。

五、瀝青針入度測定儀注意事項：

1、每次試驗前都應檢查并調節保溫皿內的水溫，試驗后都應取下已裝好的標準針，用浸有溶劑（笨或汽油）的棉花或布擦凈；再用棉花或布擦干，存放于干燥處。

2、如儀器部件損壞或遺失，請您與我單位銷售商聯系，切勿自行拆卸。

3、為確保安全，請使用帶地線的電源。

六、瀝青針入度儀的使用方法　　

1、將預先脫水的試樣加熱熔化，加強溫度不高于試樣的估計軟化點90℃，時間不得多于3min充分攪拌，過篩后注入盛樣皿內。
其深度至少應超過預期針入值約10mm，放置于15—30℃的空溫中冷卻1h，冷卻時應注意不應有灰塵落入。
2、將盛樣皿浸滿清水的水槽中，保溫1一1．5h，水溫保持過程中應將針聚光燈關掉，延長使用。
3、將水槽加入規定的清水后，特加熱器與數顯控溫聯接好，將惑溫探頭置于水槽中，水溫高于25℃時，應將水溫調低于25℃，然后按數顯控溫儀使用說明，設定好控制溫度。
4、調整針入度儀，使之水，調節針桿和配重砝碼，松開懸臂的止緊絲，使之懸臂下落，使針尖與試樣大約接觸時，止緊懸臂螺母，然后細調上升工詐臺，使試樣表面與針尖恰好接觸為止，同時打數顯表，置于最高端，復零將針桿頂端雙數顯表的底面觸頭接觸好。
5、將電源開關打開時間數顯為零，按一下啟動按鈕，電路顯示使間，同時釋放針桿，標準針自由地穿入試樣中，當達到規定的時間5S后，電腦時間停顯，將其針桿銷緊使其針桿不再下落，用手拉下數顯表底觸點與其針桿頂端面接觸，此時，顯示的即為該試樣的針入度值。
6、同一試樣重復試驗至少三次，每次針入點有相互距離及盛樣皿邊緣的距離都不得少于10mm各次試驗結果的平均值即為次試樣的結果。
7、每次試驗前都應檢查并調節保溫皿內的水溫、試驗后，都應將標準針取下用沒有溶劑(苯或汽油)的棉花或干布拭諍，再用棉花或布擦干。
8、儀器數顯表頭應十分注意防潮，長期使用后，如果發現數顯不清，可蓋上的螺絲換上同規格的電池即可，其它的部件不得隨意打開，以防損壞。

七、瀝青針入度測定儀效驗方法、

1, 目測檢查連桿表面是否光滑, 并靠自動能自由下落, 無緊澀 和曠動現象.

 2, 目測檢查刻度圓盤齒條是否清潔, 有無變形, 壓緊按鈕使用 是否靈活.

3, 稱量標準針連桿, 連桿和標準針組合件及兩個砝碼質量, 準 確至 0.01g.

4, 用游標卡尺, 鋼直尺測量標準針的直徑和長度, 并用萬能角 度尺測量針尖錐體角度.

5, 用萬能角度尺測量標準針最大偏離度,測三次取平均值.

6，校驗結果處理全部項目 均符合技術要求為合格.

八、瀝青針入度測定儀產品質量三包、7天包退、15天包換、一年保修。
