產品介紹主要性能技術指標
微機屏顯式液壓萬能試驗機 | WEW-600D | 微機屏顯式液壓萬能試驗機 | WEW-600B |
最大試驗力（kN） | 600 | 最大試驗力（kN） | 600 |
試驗力測量范圍（kN） | 2%-100% | 試驗力測量范圍（kN） | 2%-100% |
試驗力示值相對誤差 | ＜ 示值的±1% | 試驗力示值相對誤差 | ＜ 示值的±1% |
試驗力分辨力 | 最大載荷1/300000 | 試驗力分辨力 | 最大載荷1/300000 |
變形示值相對誤差 | ＜ 示值的±1% | 變形示值相對誤差 | ＜ 示值的±1% |
變形分辨力 | 最大變形量1/300000 | 變形分辨力 | 最大變形量1/300000 |
最大拉伸試驗空間（mm） | 670 | 最大拉伸試驗空間（mm） | 700 |
壓縮空間（mm） | 430 | 壓縮空間（mm） | 430 |
活塞行程(mm) | 150 | 活塞行程(mm) | 150 |
立柱間距（mm） | 480 | 立柱間距（mm） | 420 |
圓試樣最大夾持范圍（mm） | Φ6-Φ40 | 圓試樣最大夾持范圍（mm） | Φ6-Φ40 |
扁試樣最大夾持厚度（mm） | 0-30 | 扁試樣最大夾持厚度（mm） | 0-30 |
扁試樣最大夾持寬度（mm） | 75 | 扁試樣最大夾持寬度（mm） | 75 |
壓盤尺寸（mm） | 200*200 | 壓盤尺寸（mm） | 200*200 |
彎曲支點兩點間最大距離（mm） | 450 | 彎曲支點兩點間最大距離（mm） | 450 |
彎曲支滾寬度（mm） | 140 | 彎曲支滾寬度（mm） | 140 |
夾緊方式 | 液壓夾緊 | 夾緊方式 | 液壓夾緊 |
主機外形尺寸（mm） | 840*720*2000 | 主機外形尺寸（mm） | 750*600*2000 |
油源控制臺尺寸（mm） | 1100*750*1000 | 油源控制臺尺寸（mm） | 1100*750*1000 |
電機總功率（kW） | 2 | 電機總功率（kW） | 2 |
總重量（kg） | 2600 | 總重量（kg） | 2500 |
一、簡介
WEW-600D主機為四立柱、兩絲杠、WEW-600B主機為兩立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。數據測控系統采用高精度A/D轉換器，分別對力、位移、變形進行數據采集，具有測量精度高，可靠性好等特點，滿足GB、ISO、ASTM等標準對于金屬拉伸、壓縮、彎曲、剪切等試驗要求.
本系列產品的國家試驗機形式評價大綱，我公司為參加起草單位

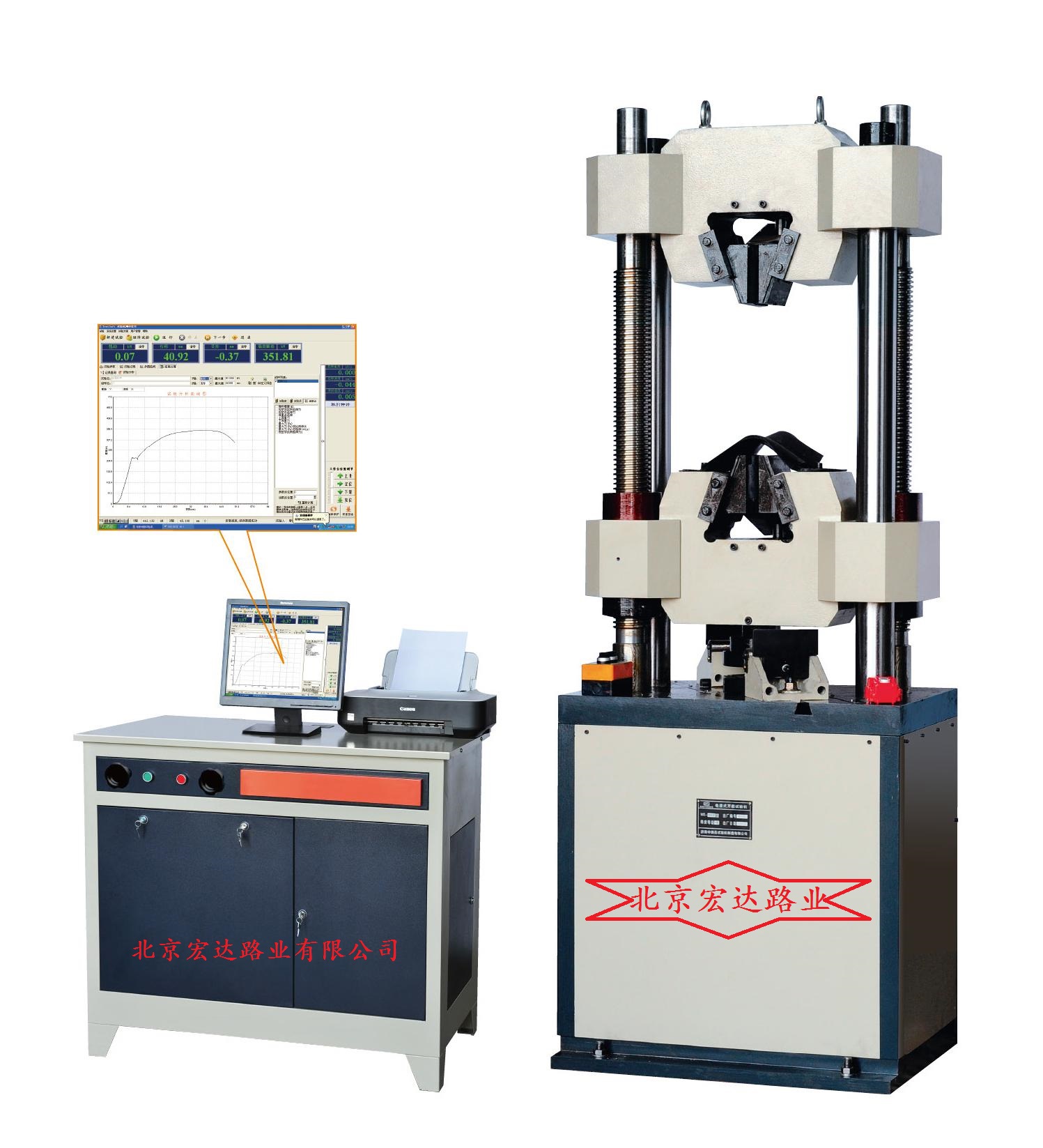

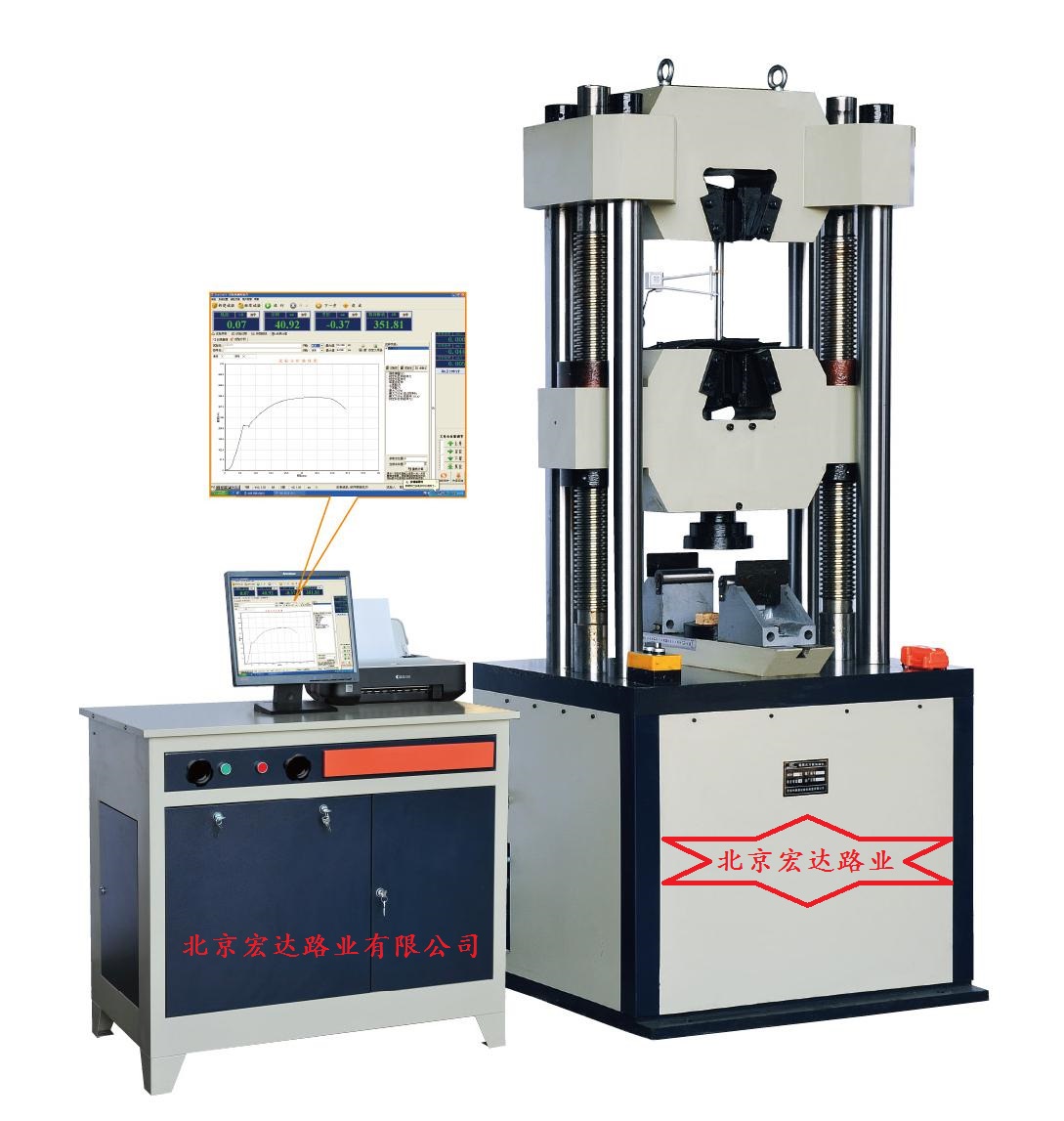

WEW-600D外觀示意圖 WEW-600B外觀示意圖
二、 傳動系統
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
三、 液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、送回油閥，進入油缸。計算機通過傳感器采集分析數據，顯示時時數值，試驗員通過送油閥控制流量，實現試驗力速率的快慢。
四、 控制系統
l 支持進行拉伸、壓縮、剪切、彎曲等試驗；
l 手動調整送回油閥，操作簡潔靈活；
l 支持試驗參數自定義；
l 采用開放式的EXCEL報表形式，支持用戶自定義報表格式；
l 查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；
l 程序自帶強大試驗分析功能；
l 程序支持分級管理兩級（管理員、試驗員）用戶管理權限；
五、軟件描述
（1）主界面
（2）試驗界面
（3）試驗記錄查詢
（4）數據處理分析界面：可根據用戶要求自動求取，ReH 、ReL、Fm、Rp0.2、Rt0.5、Rm、E等
試驗結果。
（5）試驗報告界面
六、安全保護裝置
當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
當活塞升起達到上極限位置時，限位保護，油泵電機停機。
當橫梁下降達到設定位置時，限位保護，減速機停機。
七、出廠標準配置清單
試驗機主機 | 兩立柱、兩絲杠、油缸下置式 | 1臺 |
壓力力傳感器 | 中航電測 | 1只 |
伺服控制油源 | 宏達路業專有技術 | 1臺 |
軟件控制系統 | 含軟件、引伸計、位移傳感器 | 1套 |
電器控制系統 | 宏達路業專有技術 | 1套 |
計算機 | 聯想商用品牌電腦 | 1臺 |
打印機 | 噴墨式打印機 | 1臺 |
圓試樣拉伸輔具 | Φ13-Φ26、Φ26-Φ40 | 各1套 |
扁試樣拉伸輔具 | 0-15mm | 1套 |
壓縮輔具 | 200*200 | 1套 |
彎曲輔具 | 支滾直徑40mm | 1套(兩件支座、一件彎頭) |
說明書\合格證\裝箱單 | ----------- | 1套 |
八、技術情報和資料的保密
1. 本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；
2. 我方對用戶提供的技術情報和資料亦應承擔保密義務。
九、
北京宏達路業公司-原創技術文章-未經許可不得轉載。
