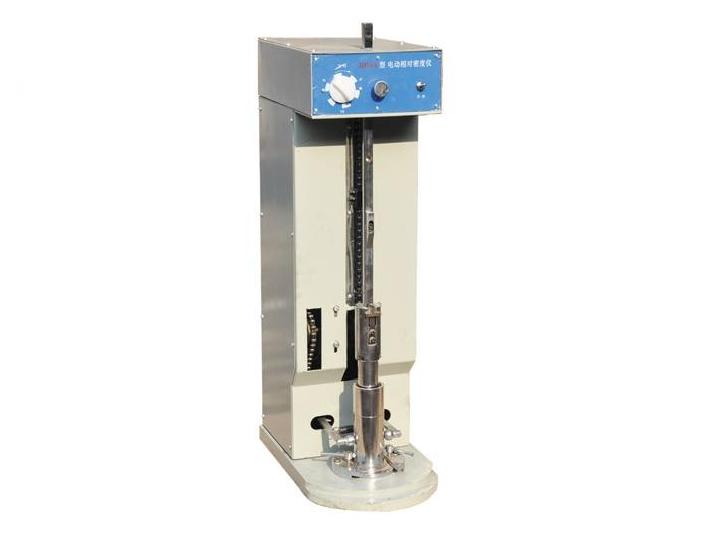

JDM－1型電動相對密度儀
一、儀器用途：
本儀器適用于顆粒直徑小于5mm的無凝聚土，且粒徑2－5mm的試樣質量不大于試樣總質量的15%。以測定土的最大密度和最小孔隙比，用于計算其相對密度。
二、主要技術指標：
1、金屬容器250ml，內徑5cm，高12.7cm，附護筒。
2、擊錘：錘質量1.25Kg，落高15cm，錘直徑5cm，32次/mm。
3、振動錘：各155次/min。
4、定時范圍：0－15min。
5、功率：120W。
6、電源：220V 50HZ
執行標準：Q/3201 NTY46－2001
產品凈重：40kg
三、儀器主要結構：
儀器主要由機身、控制面板、傳動機構、量筒、振動錘等零部件組成。詳見結構示意圖。
四、儀器安裝：
1、開箱后，按裝箱單內容核對清單。
2、將儀器放置于平整的水泥地面上，檢查定位板是否松動，如松動，用板手擰緊。提起錘桿，在試樣筒中放入木墊塊，放下錘桿。
3、插上電源，按下儀器右側面電源開關，將定時器定時在1~2分鐘上，按下啟動開關，儀器開始運行。
五、使用方法：
1、插上電源，打開儀器右側面電源開關。
2、提起擊桿，直至固定銷插入擊桿，保證擊桿不會下落。這時擰松金屬容器兩邊的鎖緊螺釘，抽出金屬容器，按規范要求，裝入土樣。將容器推入定位板中，并擰緊鎖緊螺釘。
然后一手扶住擊桿一手拉出固定插銷慢慢放下?lián)魲U。
3、打開啟動開關，儀器即進入待工作狀態。
4、轉動定時器至所需時間位置，儀器即開始工作。
5、試驗結束，按《按土工試驗規程》（SL237－99）《相對密度試驗》（SL237－010－99）方法進行測算。
6、擊實完成后，將錘頭放下，擰松鎖緊螺釘，將金屬容器及護筒抽出。
7、試驗結束后，清掃儀器上剩土，關電源開關，取下電源插頭，罩上防塵罩。
六、注意事項：
1、儀器必須安裝平穩，且周圍環境干燥。
2、儀器機殼必須可靠接地，電源電壓為：220±10%。50HZ。
3、每次取出或裝上容器前必須將錘頭放下，以免砸傷人身，切記！
4、儀器上蓋請勿放物件。
5、使用一段時間后，適當調節鏈條松緊及擰緊擊實錘上的各緊固件。
6、儀器傳動部分需定期加油潤滑。
